在小家電和輔助電源領域,工程師們常常面臨一個挑戰:如何在有限的空間和預算內,實現高效、穩定的電源設計。傳統方案往往需要多個分立元件,不僅增加了成本,還提高了設計的復雜性。必易推出的 KP311BWGA,以其高性能、低成本和高集成度,為這一挑戰提供了一個全新的解決方案。這款芯片將 500 V 高壓 MOSFET、續流二極管、高壓?jiǎn)?dòng)電路和采樣電阻集成在一個 ASOP-7 封裝中,不僅簡化了設計,還顯著降低了系統成本和功耗。
| 項目 | 數據 | 備注 |
|---|---|---|
| 拓?fù)?/td> | Buck(降壓) | 也可 Buck-Boost / 反激 |
| 輸入電壓 | 15 – 380 VDC | 兼容 85 – 265 VAC 整流 |
| 默認輸出 | 5 V ±2 % | 固定,無需分壓 |
| 輸出電流 | 150 mA max | @85 – 265 VAC |
| 開關頻率 | 40 – 50 kHz | 隨負載自動降頻 |
| 空載功耗 | <50 mW | 過 ERP6、CoC Tier 2 |
| 待機電流 | 120 μA | VDD 電容可降到 0.1 μF |
| 保護 | 7 合 1 | UVLO/OCP/OVP/OTP/OLP/LEB/自恢復 |
| 封裝 | ASOP-7 | 6.2×3.8 mm,腳間距 1.27 mm |
| 價格 | ¥0.28 @10k | 比 7805 + 變壓器方案便宜 40 % |

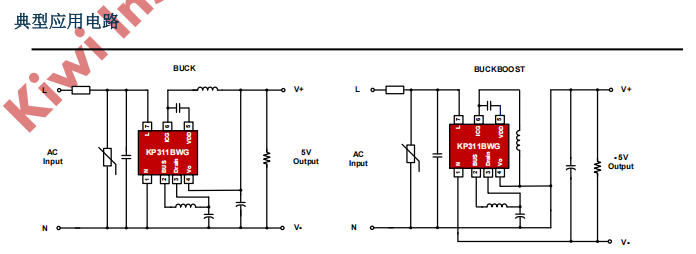

場景:小家電 5 V/150 mA 輔助電源,輸入 230 VAC

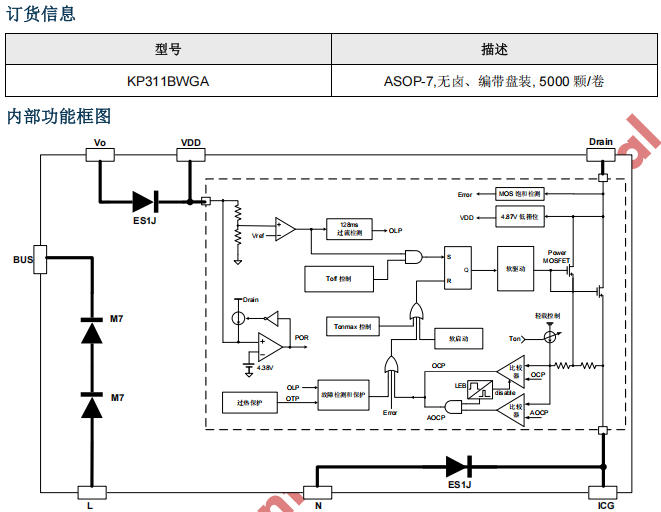

| Pin | 名稱 | 功能說明 |
|---|---|---|
| 1 | N | AC 輸入端,內部半橋整流負端 |
| 2 | BUS | 內部整流橋正輸出,接母線電容 |
| 3 | DRAIN | 內置 500 V MOSFET 漏極,接電感 |
| 4 | Vo | 內部采樣 5 V 輸出,無需外部分壓 |
| 5 | VDD | 芯片供電 5.6 V,0.1 μF 瓷片即可 |
| 6 | ICG | 芯片地,與輸出負極短接 |
| 7 | L | AC 輸入端,內部半橋整流正端 |
封裝尺寸
| 功能 | 傳統方案 | KP311BWGA |
|---|---|---|
| 高壓 MOS | 外置 500 V TO-252 | 片內 25 Ω |
| 整流橋 | 4 顆 1 A 二極管 | 半橋集成 |
| 續流管 | 外置肖特基 | 片內集成 |
| 采樣電阻 | 外置 1 % 精度 | 片內激光修調 |
| 啟動電路 | 100 kΩ + 穩壓 | 高壓自供電 |

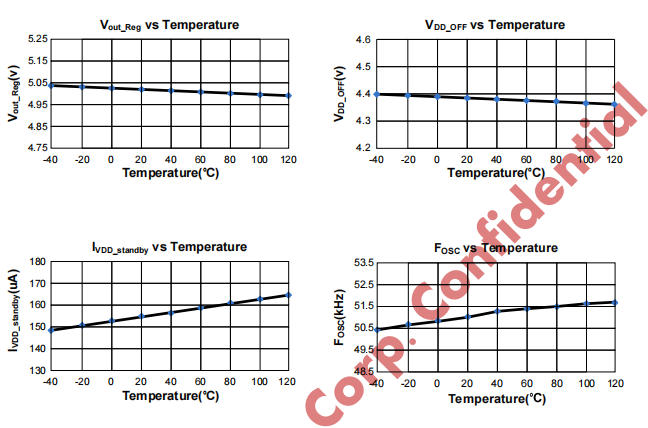

片內激光修調采樣網絡,無需外部電阻,溫漂 50 ppm/℃,省 2 顆 1 % 精密電阻。
頻率 40 – 50 kHz,避開 20 kHz 音頻區,零嘯叫
±5 % 抖頻,EMI 傳導余量 >6 dB,省一級共模電感
VDD 電容可降到 0.1 μF/0603,省 1 顆 4.7 μF 電解
128 ms 計時器識別短路,打嗝重啟,故障解除自動恢復
官方公式:L = (Vo+Vf)×Toff/ΔI
5 V/150 mA 推薦 1 mH,飽和電流 210 mA,EE8.3 磁芯就能搞定

| 條件 | 7805+變壓器 | KP311BWGA | 差值 |
|---|---|---|---|
| 元件數量 | 12 顆 | 8 顆 | -4 顆 |
| PCB 面積 | 2.5 cm2 | 1.0 cm2 | -60 % |
| 空載功耗 | 1.2 W | 48 mW | -96 % |
| 效率 5 V/150 mA | 45 % | 72 % | +27 % |
| 應用 | 輸入范圍 | 輸出 | 推薦電感 | 備注 |
|---|---|---|---|---|
| 咖啡機 5 V | 85-265 VAC | 5 V/100 mA | 1.5 mH | 無散熱片 |
| 香薰機 5 V | 85-265 VAC | 5 V/150 mA | 1.0 mH | 零嘯叫 |
| 智能鎖 5 V | 85-265 VAC | 5 V/80 mA | 2.2 mH | 超小電流 |
| 傳感器 5 V | 24 VDC ±20 % | 5 V/50 mA | 3.3 mH | 工業輔助 |
總的來說,KP311BWGA
以其卓越的集成度和性能,為小家電和輔助電源設計提供了一個理想的解決方案。它不僅簡化了設計流程,還通過降低功耗和成本,提升了產品的競爭力。無論是咖啡機、香薰機還是智能鎖,KP311BWGA
都能以其高效、穩定的性能,滿足各種應用場景的需求。深圳三佛科技提供技術支持,批量?jī)r(jià)格有優勢~
