在微型化、低功耗LED照明應用中,隔離型輔助電源始終是工程師關注的重點。深圳三佛科技所代理推出的 LP3667AH 方案,以 2.5W輸出功率、雙繞組結構、極簡BOM 為特色,成為小功率LED模塊、智能開關、家電指示燈等場景的理想之選。本文將結合 原理圖、PCB實物圖、變壓器資料,全面拆解LP3667AH的設計亮點與實戰要點。
| 項目 | 參數/特點 |
|---|---|
| 芯片型號 | LP3667AH(內置700V功率MOS) |
| 拓撲結構 | 雙繞組反激(PSR架構,無需光耦) |
| 輸出功率 | 2.5W(5V/0.5A典型) |
| 隔離耐壓 | ≥1000V(變壓器層間) |
| 待機功耗 | <75mW(滿足能效VI級) |
| 保護機制 | 開路/短路/過溫/過壓全集成 |
| 變壓器 | EE12.7骨架,2.5W專用,已量產 |
| BOM成本 | 15顆器件以內,極具性價比 |

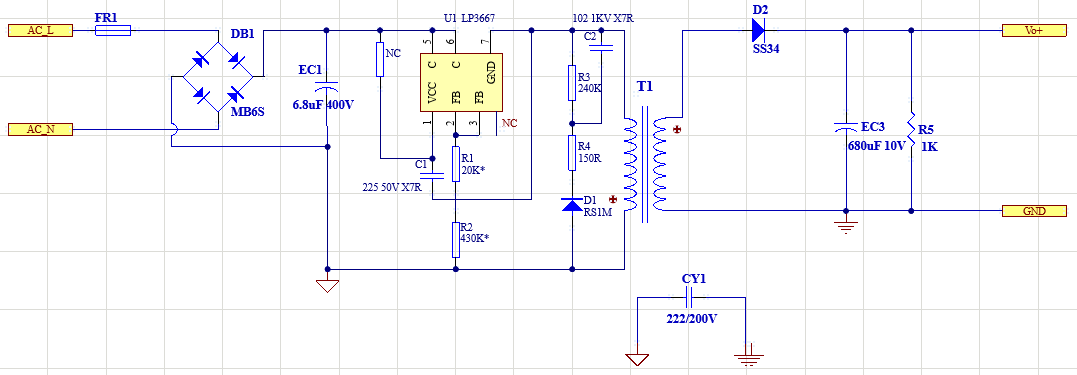

下圖即為LP3667AH 官方參考原理圖(已實物驗證):
PSR控制:通過輔助繞組采樣,無需TL431+光耦,節省成本與空間
SS34肖特基:作為輸出整流,低VF降低損耗
EC3固態電容:680μF/10V,保證低紋波(<100mV)與長壽命
實物關鍵詞:單面紙基板、臥式骨架、全插件、波峰焊友好

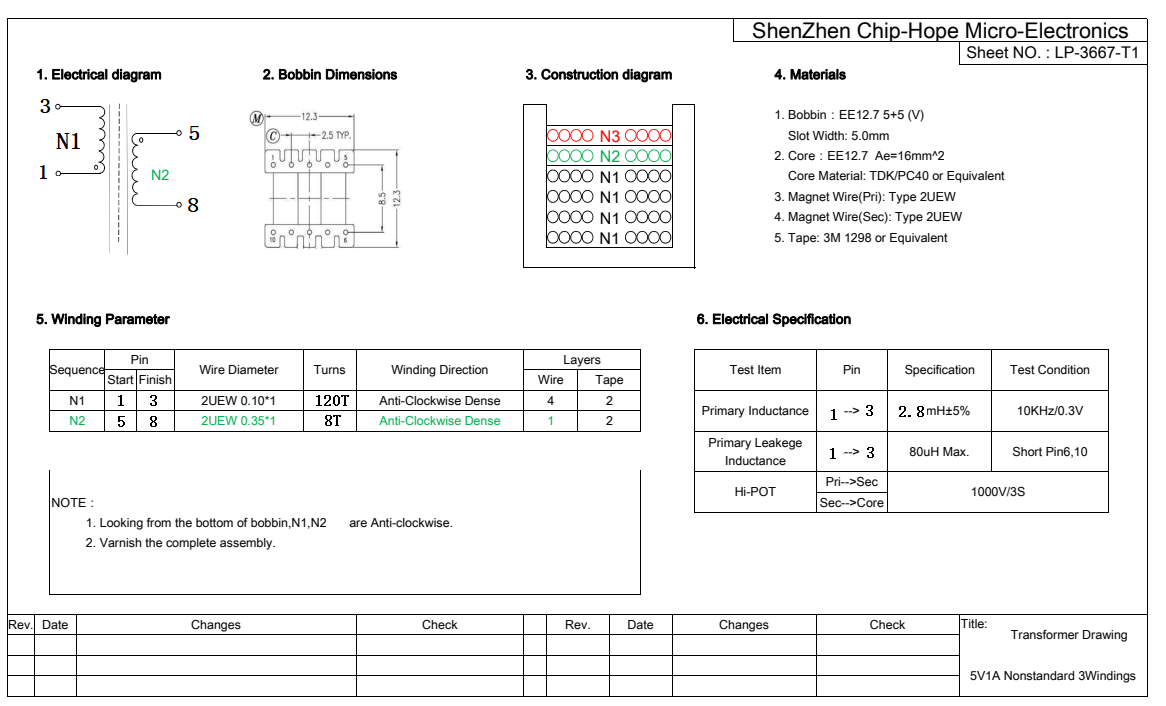

變壓器資料:EE12.7雙繞組,已量產無需調試

變壓器已量產,無需重復設計。
| 需求 | 推薦值 | 備注 |
|---|---|---|
| 輸出電壓 | 5V±5% | 通過匝比N1/N2固定,無需調節 |
| 輸出電流 | 0.1~0.5A | 低于0.1A進入burst,紋波增大 |
| 輸入電壓 | 85~264VAC | 全電壓范圍,無需切換 |
| 啟動電容 | 6.8μF/400V | 可替換為10μF,低溫啟動更快 |
| 輸出電容 | 680μF/10V | 可并聯二顆降低ESR,提升動態 |

LP3667AH以 “雙繞組+PSR+內置MOS” 三板斧,解決了微型隔離電源的三大痛點:
一句話:如果你正在尋找2.5W以內、隔離、低成本、快上市的LED電源方案,LP3667AH就是答案。深圳三佛科技提供樣品,技術支持。
