BS66F350是合泰推出的一款A(yù)/D+LED觸控Flash單片機，專為需要觸摸按鍵和LED顯示的應用場景設計。它屬于BS66F3xx系列中的中端型號，在BS66F340基礎上大幅擴展了I/O和觸控通道，是電飯煲、電磁爐、空氣凈化器等小家電控制板的常用方案。
核心定位：8位RISC架構，內置觸控模塊省去外部觸摸IC，LED驅動能力直接推數碼管/指示燈，一顆芯片搞定人機交互。
| 參數 | 規格 |
|---|---|

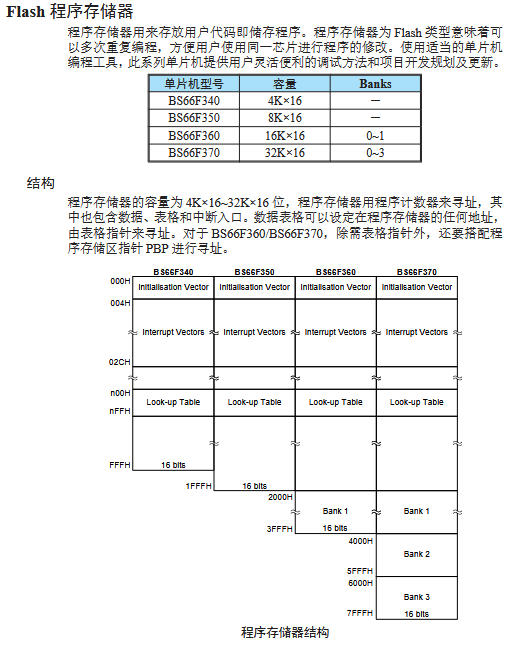

| Flash程序存儲器 | 8K × 16位 |
| RAM數據存儲器 | 768 × 8位 |
| EEPROM | 128 × 8位（100萬次擦寫） |
| 工作電壓 | 2.2V~5.5V（依頻率而定） |
| 系統時鐘 | 8MHz/12MHz/16MHz可選 |
| 指令周期 | 16MHz時0.25μs（4個時鐘/指令） |
| I/O口數量 | 最多40個 |
| 觸控按鍵 | 20個通道 |
| A/D轉換器 | 12位分辨率，8通道 |
| 定時器 | 2個CTM + 1個STM + 1個PTM |
| 通信接口 | SPI/I2C（SIM）、UART |
| 堆棧層數 | 8層 |
| 封裝 | 44/48腳LQFP |
1. 內置觸控模塊，零外圍做觸摸
集成20個觸控按鍵通道，支持自電容感應
無需外部觸摸IC和大量外圍器件
每個按鍵僅需一個感應電容（通常10pF左右）
支持防水、防干擾設計，通過軟件調節靈敏度
2. LED驅動能力，直接推數碼管
支持LED直接驅動，可配置為共陰或共陽接法
配合定時器實現動態掃描，節省I/O
適合做數碼管顯示、LED指示燈陣列
3. 12位高精度A/D
8路外部模擬輸入（AN0~AN7）
內置溫度傳感器，可做溫度檢測
支持自動轉換模式，減輕CPU負擔
4. 豐富的通信接口
SPI/I2C：接傳感器、EEPROM、顯示屏
UART：接WiFi模塊、藍牙、串口屏
5. 低功耗設計
支持正常/低速/空閑/休眠多種模式
休眠電流僅幾個微安
PA口支持喚醒功能，適合電池供電應用
6. 開發友好
Flash可反復燒錄10萬次
支持在線燒錄（ICP）和在應用燒錄（IAP）
片上調試（OCDS）方便開發

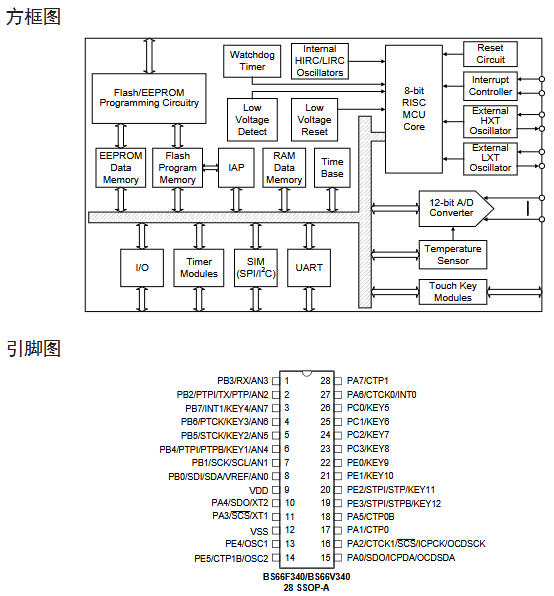

BS66F350提供44腳和48腳兩種LQFP封裝，引腳功能高度復用：
關鍵引腳說明：
| 引腳類型 | 代表引腳 | 功能 |
|---|---|---|
| 觸控按鍵 | PC0/KEY5 ~ PC7/KEY12, PD0/KEY13 ~ PD7/KEY20 | 20路觸摸輸入 |
| LED/數碼管驅動 | PA1/CTP0, PA5/CTP0B, PE6/CTP1, PE7/CTP1B | 定時器PWM輸出驅動LED |
| A/D輸入 | PB0/AN0 ~ PB7/AN7 | 8路12位模擬輸入 |
| 通信接口 | PA0/SDO, PA2/SCS, PB0/SDI, PB1/SCK, PB2/TX, PB3/RX | SPI/I2C/UART |
| 時鐘晶振 | PA3/XT1, PA4/XT2, PE4/OSC1, PE5/OSC2 | 外接32.768kHz或高頻晶振 |
| 燒錄調試 | PA0/ICPDA, PA2/ICPCK | 在線燒錄接口 |
電飯煲/電磁爐：觸摸按鍵面板 + LED數碼管顯示 + 溫度檢測
空氣凈化器：觸摸控制 + 風速LED指示 + PM2.5傳感器A/D采集
智能臺燈：觸摸調光 + 亮度LED顯示
咖啡機：多按鍵觸摸菜單 + 溫度控制
體脂秤：觸摸按鍵 + LCD/LED驅動 + 稱重傳感器A/D
1. 感應電容選擇
典型值：10pF~30pF
根據面板厚度和材質調整，玻璃面板用電容偏小
2. 靈敏度調節
通過寄存器調整觸控振蕩器頻率（500kHz~2MHz）
軟件設置檢測閾值，適應不同環境
3. PCB布局建議
感應走線盡量短，遠離電源線和高頻信號
觸控按鍵背面避免鋪地，或保持足夠間距
每個按鍵獨立感應電容，不要共用
BS66F350沒有專用LED驅動模塊，但通過定時器PWM輸出配合軟件掃描可實現：
數碼管動態掃描
使用CTM/PTM產生掃描時序
I/O口分時選通位碼和段碼
利用人眼視覺暫留實現穩定顯示
LED指示燈陣列
直接I/O驅動小電流LED（加限流電阻）
或配合三極管/驅動芯片擴展電流能力
| 型號 | Flash | RAM | I/O | 觸控鍵 | 封裝 | 適用場景 |
|---|---|---|---|---|---|---|
| BS66F340 | 4K | 512 | 26 | 12 | 28SSOP | 簡單觸摸，小面板 |
| BS66F350 | 8K | 768 | 40 | 20 | 44/48LQFP | 中等復雜度，多按鍵 |
| BS66F360 | 16K | 1024 | 46 | 28 | 44/48LQFP | 復雜觸摸，大面板 |
| BS66F370 | 32K | 1536 | 60 | 36 | 44/48/64LQFP | 高端應用，全功能 |
BS66F350是一款性?xún)r(jià)比很高的觸控專用MCU，把觸摸按鍵、LED驅動、A/D采集、通信接口集成在一顆芯片里，大大簡化了小家電控制板的設計。對于需要10~20個觸摸按鍵、帶數碼管或LED顯示、還要做點溫度/壓力采集的項目，選它很合適。
