LP3588CSF 是芯茂微推出的一款高性能同步整流控制芯片，專為反激式開關電源設計，適用于充電器、適配器、電機驅動輔助電源等場合。其核心賣點是：

• 支持 DCM / CCM / QR 全模式工作
• 內置 85V / 25A 功率 MOSFET（Rdson 僅 12~16 mΩ）
• 專利 dV/dt 檢測技術，抗激磁振蕩誤觸發
• 無需輔助繞組，自供電 VCC
• 30 ns 級關斷延遲，CCM 效率依然高
• SOP-8L 封裝，極簡外圍，BOM 成本低

技術規格一覽（25℃ 典型值）

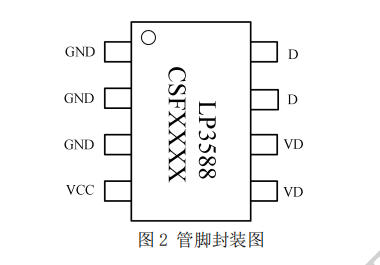

管腳封裝與功能

SOP-8L 封裝，4 個有效功率腳 + 4 個小信號腳

芯片底部中央有裸露焊盤，建議打 9 個 0.3 mm 過孔到 GND，提高散熱。

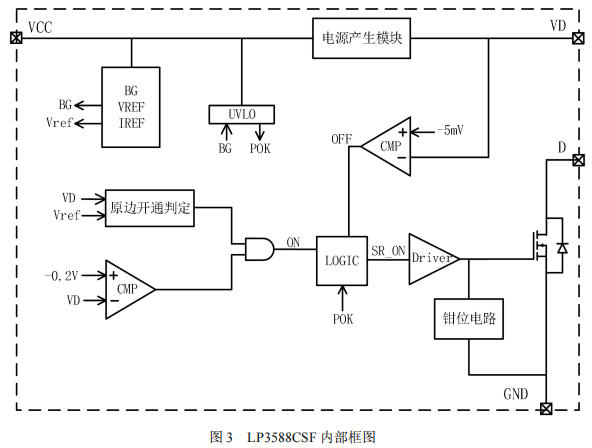

內部框架圖解讀

1. VD 高壓接口：200 V 耐壓比較器，采樣 Vds 下降斜率；
2. dV/dt 運算單元：專利電路，實時計算 VD 斜率 K，K>Kmin 且 VDS<-0.2 V 時給出 SR_ON；
3. 關斷比較器：當 VDS > -5 mV 且 Ton > Tb（0.9~1.5 μs）后給出 SR_OFF；
4. 自供電 LDO：VD 腳經內部 20 mA 高壓 LDO 給 VCC 電容充電，啟動后由 MOSFET 溝道電流維持；
5. 驅動級：推挽結構，柵極充電 1 A / 放電 2 A，典型 13 nC 開關電荷；
6. 保護模塊：VCC UVLO、過壓鉗位 6.5 V、過溫關斷 150 ℃。

工作原理：讓“二極管”消失

傳統反激次級用肖特基，VF ≈ 0.4 V @ 5 A，損耗 2 W；
LP3588CSF 用 MOSFET 替代，Rdson = 14 mΩ，同樣 5 A 僅 0.35 W，效率提升 3~5 個百分點。

關鍵時序

• t0：原邊關斷，次級電流 Is 正向流動，VDS 負向跌落；
• t1：dV/dt > Kmin 且 VDS < -0.2 V → SR_ON，MOSFET 導通；
• t2：Is 降至 0，VDS 開始回彈 > -5 mV → SR_OFF，MOSFET 關斷；
• t3：進入死區，靠體二極管續流 < 30 ns，反向恢復損耗極低。

即使在 CCM 下，30 ns 關斷延遲也把“反向電流”壓制到最小，避免傳統同步整流“倒灌”問題。

典型應用電路（12 V/3 A 適配器）

• 無 RC 吸收，LP3588CSF 自身抗振；
• 無輔助繞組，節省 8 個元件；
• 效率 88.4 % @ 115 Vac，85.9 % @ 230 Vac，滿足 CoC V5 Tier 2。

PCB 布線黃金 4 條

1. 功率回路最短：D 腳 → 輸出電容 → 變壓器次級 → GND，圍成的面積 < 1 cm2；
2. VD 走線寬 1 mm 以上，遠離原邊開關節點，防止 dV/dt 耦合誤觸發；
3. VCC 電容接地腳與 GND 腳相鄰 < 2 mm，降低 ESR 噪聲；
4. 底部散熱焊盤打 9 孔到 GND 內層，過孔直徑 0.3 mm，保證 25 ℃/W 熱阻。

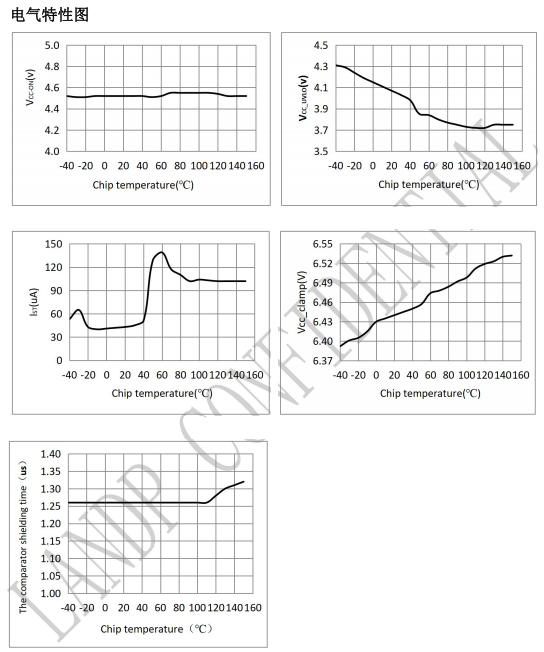

實測波形與效率曲線

• CCM 90 Vac 輸入，3 A 負載
  – VDS 關斷到 SR_OFF 延遲 28 ns
  – 無反向電流，MOSFET 體溫 52 ℃（環境溫度 25 ℃）

• 效率對比
  – 肖特基方案：84.1 %
  – LP3588CSF：88.4 %
  – 提升 4.3 %，整機溫升下降 8 ℃

常見疑問速答

深圳三佛科技做為芯茂微一級代理，提供技術支持，批量價格有優勢~

結語

LP3588CSF 用“一顆芯片 + 1 顆電容”就把次級整流損耗砍掉 70 %，而且免輔助繞組、免 RC 吸收、免調試。對于 15 W~45 W 的 PD 適配器、電機輔助電源、快充充電器來說，它是性價比最高的同步整流“小鋼炮”。
