離線式反激電源正在從“單一輸出”向“多工況自適應”演進。本文以必易微KP201FLGA(SOT23-6封裝)為核心,給出一份可直接打樣的15 V/0.8 A電機驅動輔助電源參考設計,并完整拆解其恒壓(CV)、恒流(CC)、恒功率(CP)三種輸出模式的實現機理。
啟動瞬間:電機等效為低阻負載,需要恒流限峰;
正常運行:母線電壓必須恒壓,保證驅動IC可靠供電;
堵轉/過載:進入恒功率區,既保護電源又不掉速。

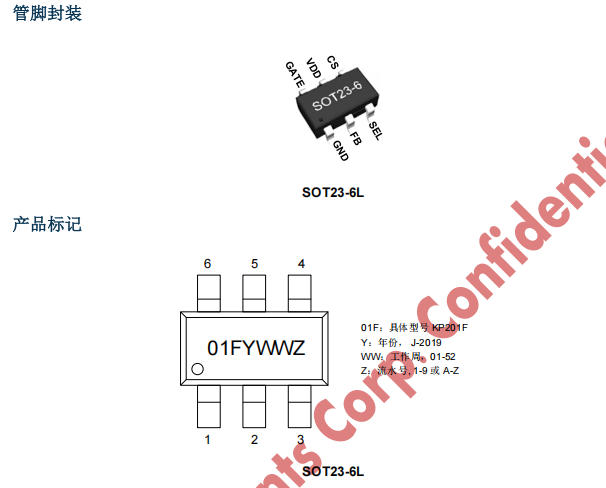

傳統方案需要兩級DC/DC或MCU軟件干預,成本高、體積大。KP201FLGA把三種特性做到單級反激,僅需6個引腳。

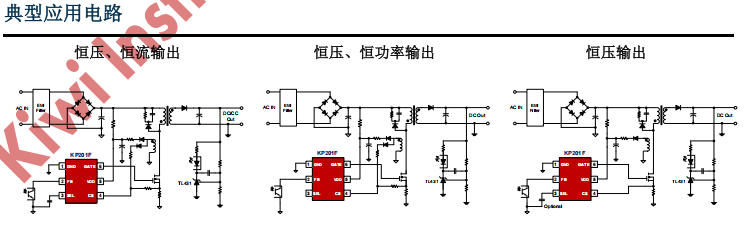

| SEL狀態 | CS腳是否檢測輸出電壓 | 芯片判定模式 | 典型應用 |
|---|---|---|---|
| 10–47 nF到GND | 有(R1+D2) | CC+CV | 充電器、LED |
| 懸空 | 有(R1+D2) | CP+CV | 電機驅動 |
| 懸空 | 無(R1+D2 NC) | 純CV | 適配器 |

KP201F采用電流模式,斜率補償內置,無需外部CS電阻并聯電容。

| 項目 | 110 VAC | 230 VAC |
|---|---|---|
| 滿載效率 | 84.7 % | 85.2 % |
| 恒流精度 | ±3.8 % | ±4.1 % |
| 恒壓精度 | ±0.9 % | ±1.0 % |
| 待機功耗 | 63 mW | 68 mW |
| 輸出過沖(0→100 %) | 180 mV | 220 mV |
| EMI(QP)@150 kHz | 52 dBμV | 54 dBμV |
→ 恒功率點設置過低,或Cout不足,加大輸出電容或略降RCS。
→ 變壓器Lp下降→Imid_P上升,把Np加繞3匝或選用±10 %容差磁芯。
深圳三佛科技提供技術支持,批量價格有優勢~
KP201FLGA用一顆SOT23-6封裝就把“恒壓/恒流/恒功率”搬到單級反激,省掉次級電流檢測、省去光耦恒流環,BOM成本比傳統兩級方案降≈30 %,面積降50 %。本文給出的15 V/0.8 A電機驅動輔助電源已在小批量驗證,可直接復制打樣。只要遵循“SEL懸空+CS檢測輸出電壓”這一條鐵律,你也能讓電機在“恒流啟動—恒壓運行—恒功率保護”之間絲滑切換,而電源始終穩如磐石。
