BPA850XD系列是晶豐明源推出的非隔離輸出可調電源芯片，專為滿足現代家電和工業控制設備的高效、可靠供電需求而設計。該系列包括三個主要型號：BPA8504D、BPA8505D/P、BPA8506D，每個型號針對不同的電流輸出需求進行了優化。

非隔離電源的市場需求與痛點

在智能家居、小家電及工業控制領域，非隔離輔助電源因其低成本、高效率和緊湊設計成為主流選擇。然而，傳統非隔離方案常面臨以下挑戰：

    外圍元件多：需額外配置反饋電阻、電容等，增加BOM成本與PCB面積。
    輸出精度低：負載/線調整率差（>5%），難以滿足高精度供電需求。
    待機功耗高：空載功耗常超過100mW，不符合能效標準。
    EMI性能差：高頻開關噪聲易干擾敏感電路。

晶豐明源推出的BPA850XD系列（如BPA8504D/BPA8505D/BPA8506D）直擊行業痛點，以“極簡設計+高精度+低功耗”重新定義非隔離電源芯片。

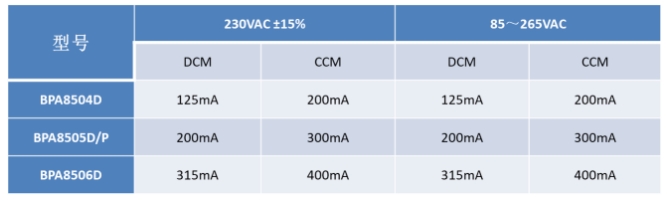

型號與參數

BPA8504D

    輸出電流：在230VAC±15%條件下，可提供125mA（DCM）和200mA（CCM）的輸出；在85~265VAC條件下，同樣提供125mA（DCM）和200mA（CCM）。
    應用：適用于小家電和智能家居設備的供電，如智能插座、小型傳感器等。

BPA8505D/P

    輸出電流：在230VAC±15%條件下，可提供200mA（DCM）和300mA（CCM）的輸出；在85~265VAC條件下，提供200mA（DCM）和300mA（CCM）。
    應用：適用于大家電的輔助電源和其他中等功率需求的工業控制設備。

BPA8506D

    輸出電流：在230VAC±15%條件下，可提供315mA（DCM）和400mA（CCM）的輸出；在85~265VAC條件下，提供315mA（DCM）和400mA（CCM）。
    應用：適用于高功率需求的工業控制輔助電源，如自動化設備、機器人系統等。

BPA850XD系列核心優勢

極簡外圍設計

    集成關鍵元件：內置650V高壓MOSFET、VCC電容、CS電阻及反饋網絡，外圍僅需1個電感、1個二極管和少量電阻電容。
    零貼片外圍：無需反饋電阻/電容，PCB布局更簡單，適合自動化生產。

高精度輸出

    負載調整率<3.5%：優于友商（如XX305D的6.3%），確保電壓穩定性。
    線調整率<0.5%：適應85-265Vac寬電壓輸入，輸出波動極小。

超低待機功耗

    待機功耗<50mW@230Vac：比友商（如XX305D的106.7mW）降低50%以上，輕松滿足能效6級標準。

高可靠性

    Surge Pass 2KV：通過嚴苛浪涌測試，提升產品可靠性。
    EMI裕量>6dB：內置頻率調制技術，降低傳導干擾。

與友商關鍵參數對比

典型應用場景

BPA850XD系列適用于：

    小家電：電飯煲、空氣炸鍋、咖啡機（5V/15V供電）。
    智能家居：智能門鈴、插座（3.3V/5V待機電源）。
    工業控制：PLC輔助電源、傳感器供電（12V/24V）。

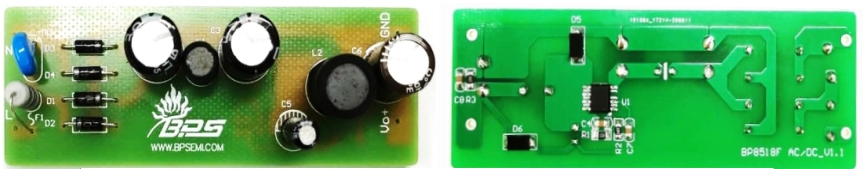

案例：電飯煲輔助電源

    方案：BPA8505D（5V/250mA）+ 1mH電感 + ES1J二極管。
    優勢：待機功耗僅43mW，滿足能效標準；輸出電壓紋波<30mV，確保MCU穩定運行。

總結：為什么選擇BPA850XD？

    成本領先：集成化設計減少10% BOM成本。
    性能卓越：精度、功耗、EMI全面超越友商。
    快速上市：極簡外圍縮短開發周期，加速產品迭代。

BPA850XD系列以“小芯片，大突破”重新定義非隔離電源，助力客戶在高競爭市場中贏得先機。
