在微控制器領域，XC8P9527以其獨特的性能和豐富的功能脫穎而出，成為眾多工程師和開發者關注的焦點。本文將深入探討XC8P9527芯片的特性、系統框架以及程序存儲區的結構，旨在為相關行業人士提供詳盡的技術參考。
性能：XC8P9527配備0.5K×14-Bit OTP ROM、48×8-Bit SRAM及5級堆棧空間，可滿足一般8位單片機在消費電子、工業控制等領域?qū)Τ绦虼鎯?chǔ)、數據處理與臨時存儲的需求，并通過6級可編程電壓復位（LVR）增強系統穩定性，其工作電流在不同模式下表現出色，如4MHz/5V下小于1.2mA，11KHz/5V下小于5μA，休眠模式下小于1μA，有效延長電池供電設備的續航時間。
外設特性：該芯片集成了1組雙向IO端口P60～P65，每個引腳都具備可編程的上拉和下拉功能，可實現靈活的輸入輸出控制，其豐富的外設功能還包括12Bit PWM、8Bit TCC定時計數器以及多種中斷功能，如TCC溢出中斷、外部中斷、輸入端口狀態改變中斷和T1/PWM周期溢出中斷，從而能夠滿足不同應用場景下的多樣化需求，并為設備提供高效的數據交互和控制能力，提升整體性能與用戶體驗。
電氣參數：XC8P9527芯片在電氣特性上表現出色，例如其內部低速RC振蕩器頻率在25℃時為11KHz，低速振蕩器頻率為10K-25KHz，能夠?yàn)橄到y(tǒng)提供穩定的時鐘信號。其IO輸出高電平驅動電流（除P63外）在Ioh=4.4V時可達10-12mA，低電平驅動電流（除P63外）在Iol=0.6V時為13-15mA，上拉電流（除P63外）在上拉使能、輸入接地時為90-100μA，下拉電流（除P63外）在下拉使能、輸入接VDD時為45-55μA，關機電流低至1μA，工作電流則涵蓋多種模式，如IRC=8MHz、2clock時為1.2-1.5mA（VDD=5V），IRC=910KHz、2clock時為0.2-0.3mA（VDD=5V），低速模式下系統時鐘選擇低速時鐘時為5-8μA（VDD=5V），為芯片在不同應用場景下的穩定運行提供了可靠的電氣保障。
工作環境：芯片的工作溫度范圍為-40℃至85℃，儲存溫度范圍更寬，達-65℃至150℃，輸入電壓為Vss-0.3V至Vdd+0.5V，輸出電壓為Vss-0.3V至Vdd+0.5V，工作電壓范圍為1.8V至5.5V，使芯片能夠適應多樣化的環境條件，確保在各種惡劣環境下仍能保持穩定運行，滿足產品在不同應用場景中的需求，如工業自動化、汽車電子、消費電子等領域。

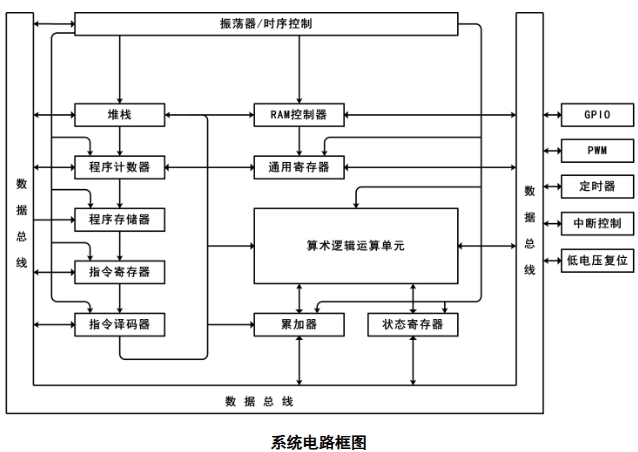

在系統框架層面，XC8P9527展現出高度集成化與模塊化設計，其內部框架結構如下：
CPU：作為核心部件，XC8P9527的CPU通過優化指令集和處理架構，高效處理各類指令和數據，實現對整個系統的控制與協調，確保各模塊協同運作，提升系統整體性能。
存儲器：芯片存儲器分為程序存儲區（OTP ROM）和數據存儲區（SRAM），程序存儲區組織為0x0000至0x01FF，容量為0.5K×14-Bit，用于存儲程序代碼；數據存儲區分為通用寄存器區（0x00至0x3F）和特殊功能寄存器區（0x40至0x7F），其中通用寄存器區包括R0至R9寄存器，用于數據存儲和運算，如R0用于間接尋址，R1作為定時計數器，R2為程序計數器，R3為狀態寄存器，R4為RAM選擇寄存器，R6為P6數據寄存器，R8為PWM控制寄存器，R9為PWM周期低位寄存器，RA為PWM占空比低位寄存器，RB為PWM周期占空比高位寄存器等，為數據處理和程序執行提供了強大支持，滿足復雜的控制需求；特殊功能寄存器區用于控制和管理芯片的特定功能。
定時計數器與PWM：XC8P9527集成了TCC定時計數器和PWM模塊，定時計數器支持多種時鐘源和預分頻設置，可實現精確的時間控制和事件計數，例如定時中斷、數據采集定時控制等；PWM模塊可產生12位分辨率的脈寬調制信號，支持多種輸出模式和調制方式，適用于電機驅動、LED調光、電源控制等場景，為各種應用提供了靈活的控制手段。
中斷系統：芯片具備完善的中斷處理機制，支持多個中斷源，包括外部中斷、端口狀態改變中斷、定時計數器溢出中斷和PWM周期溢出中斷等，每個中斷源均可獨立使能和配置優先級，中斷響應迅速，可及時處理外部事件和內部狀態變化，確保系統在復雜環境下的穩定運行，如快速響應按鍵輸入、監測外部信號變化等。
復位電路：為保障系統的可靠性，XC8P9527設計了多種復位方式，包括上電復位（POR）、外部復位引腳輸入低電平復位和低電壓復位（LVR），不同復位方式在各種異常情況下快速初始化系統，恢復到穩定狀態，例如在電源電壓異常波動或系統受到干擾時，及時復位以避免系統故障。
時鐘系統：芯片內部集成了多種振蕩器，包括高速RC振蕩器（8MHz）、低速RC振蕩器（11KHz）和可選的晶體振蕩器，通過OPTION配置可靈活選擇時鐘源和分頻設置，滿足不同應用場景對時鐘頻率和功耗的要求，如在高速數據處理時選擇高速RC振蕩器，在低功耗場景下切換到低速RC振蕩器，實現性能與功耗的優化平衡。
功能特性：XC8P9527的I/O端口具備多種功能特性，每個引腳都支持可編程的上拉和下拉功能，可配置為輸入或輸出模式，實現靈活的外部接口設計，例如連接按鍵、傳感器、顯示設備等，還支持端口狀態改變喚醒功能，在睡眠模式下，當端口狀態發生變化時，芯片能夠快速喚醒并響應，降低系統功耗，提升設備的待機性能，適用于電池供電設備和需要低功耗運行的場景。

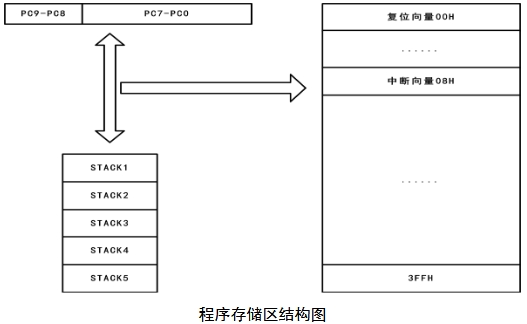

XC8P9527的程序存儲區采用哈佛架構，數據總線和地址總線相互獨立，這種架構大大提高了數據存儲和處理的效率。具體結構如下：
寄存器組織
R0至R9寄存器：在程序存儲區中，R0至R9寄存器具有特定的功能和用途。其中，R0用于間接尋址，其讀寫操作對應的實際地址由RAM選擇寄存器R4的低6位RSR<5:0>所指向，實現對數據存儲區中數據的間接訪問，靈活地處理數據存儲和檢索任務，提升程序的通用性和可操作性。
特殊功能寄存器：除了通用寄存器外，程序存儲區還包含多個特殊功能寄存器，如控制寄存器（CONT）、P6方向控制寄存器（P6CR）、T1/PWM計數器低位（T1L）和高位（T1H）、端口下拉控制寄存器（PDCR0和PDCR1）、端口上拉控制寄存器（PHCR）、EIS控制寄存器（EISCR）以及中斷使能控制寄存器（IMR）等。這些寄存器通過特定的地址訪問，用于配置和管理芯片的各類功能，如端口方向設置、定時計數器控制、中斷使能等，為開發者提供了精細的控制手段，確保芯片能夠根據應用需求進行定制化配置，實現復雜的功能和操作。
內存布局：XC8P9527的程序存儲區進行了詳細的內存映射，分為R頁和IOC頁。R頁包括寄存器區（0x00至0x1F）和特殊寄存器區（0x20至0x3F），其中寄存器區用于存儲通用寄存器和特殊功能寄存器，如上述的R0至R9寄存器等；特殊寄存器區用于存儲一些系統寄存器和控制寄存器，用于系統的配置和管理。
IOC頁為特殊頁，主要包含I/O控制寄存器，如P6CR、T1L、T1H等，僅能使用IR/IW指令進行讀寫操作，這種內存布局方式使得程序存儲區的組織更加清晰、有序，便于開發者對寄存器進行訪問和操作，提高開發效率和程序的可讀性。
地址分配：在程序存儲區的地址分配中，每個寄存器都有唯一的地址標識，例如R0/IAR的地址為00H，R1/TCC的地址為01H，R2/PC的地址為02H等。這種地址分配方式使得開發者可以通過指令直接訪問特定的寄存器，實現對芯片功能的精確控制，例如通過向控制寄存器CONT寫入特定的值來配置定時計數器的時鐘源和預分頻比，或者通過設置中斷使能控制寄存器IMR來啟用或禁用特定的中斷源，從而滿足不同應用場景下的多樣化需求，提高芯片的靈活性和可擴展性。
XC8P9527憑借其豐富的特性、系統框架，可廣泛應用于消費電子、工業控制、汽車電子等領域。在智能家居中，用于智能燈具調光控制，通過PWM調節亮度；在電機驅動中，實現電機調速與控制；在健康監測設備中，采集與處理人體生理信號。該芯片為電子產品智能化與自動化提供有力支持，并將隨著技術發展不斷升級，拓展應用領域。
