在電子設計領域，SM7012是一款高性能的AC/DC PWM功率開關芯片，廣泛應用于小功率電源系統。本文將詳細介紹SM7012的管腳封裝和典型應用圖，幫助設計工程師更好地理解和使用這款芯片。

概述

SM7012是一款采用電流模式PWM控制方式的功率開關芯片，集成了高壓?jiǎn)?dòng)電路和高壓功率管，為低成本的開關電源系統提供了高性?xún)r(jià)比的解決方案。該芯片的VDD工作電壓范圍寬，同時提供了過溫、過流、過壓、欠壓等保護功能，確保了系統的可靠性。

特點

    輸入電壓：85Vac至265Vac
    待機功耗：小于120mW（220Vac）
    集成高壓?jiǎn)?dòng)電路
    集成高壓功率開關
    9V至39V寬VDD工作電壓
    電流模式PWM控制方式
    內置過溫、過流、過壓、欠壓鎖定等保護功能
    兼容VIPer12管腳（不需要修改電路走線及變壓器）
    封裝形式：DIP8、SOP8

管腳封裝

SM7012的管腳圖如下所示：

典型應用

SM7012的典型應用包括：

    典型電磁爐BUCK電路應用方案
    小功率充電器
    小功率適配器
    待機電源
    DVB以及其他便攜式設備電源

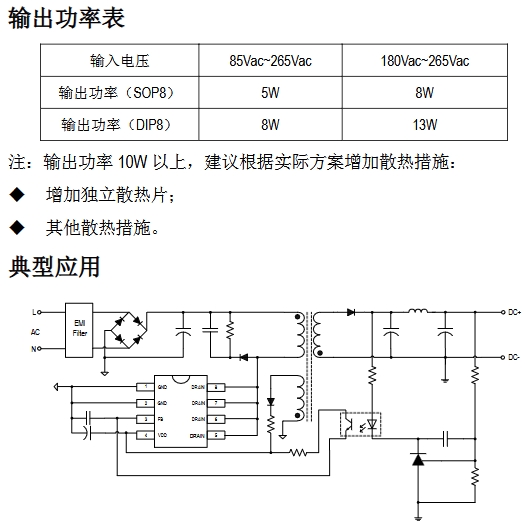

典型應用電路圖：

在典型應用中，SM7012的連接方式如下：

    AC輸入：通過EMI濾波器連接到DRAIN引腳。
    DC輸出：通過反饋引腳（FB）和VDD引腳進行電壓調節和控制。
    GND：接地引腳，確保電路的穩定運行。

結論

SM7012是一款高性能的AC/DC PWM功率開關芯片，適用于多種小功率電源應用。其寬輸入電壓范圍、低待機功耗和多種保護功能，使其在設計中具有很高的靈活性和可靠性。通過詳細的管腳封裝和典型應用圖，設計工程師可以更輕松地將SM7012集成到他們的項目中，實現高效、穩定的電源解決方案。
