在鋰離子電池充電管理領域，TP4057和TP4056是兩款廣受關注的芯片。它們都致力于為單節鋰離子電池提供高效、安全的充電解決方案，但在具體的設計細節和性能參數上存在一些差異。本文將深入對比TP4057和TP4056，幫助工程師和設計師根據項目需求做出更合適的選擇。

芯片概述

TP4057和TP4056都是專為單節鋰離子電池設計的恒流/恒壓線性充電管理芯片，具備涓流充電、恒流充電和恒壓充電三個階段，能夠根據電池的電壓和電量狀態自動切換充電模式，確保電池安全、快速地充滿電。

主要參數對比

輸入電壓范圍

    TP4057：輸入電壓范圍較寬，為4.5V至6V。這意味著它能夠適應更多種類的電源適配器，包括一些輸出電壓稍高的適配器，為設計提供了更大的靈活性。
    TP4056：輸入電壓范圍稍窄，為4.5V至5.5V。雖然也能滿足大多數常見的USB電源適配器，但在面對一些特殊電源環境時，可能不如TP4057那樣游刃有余。

充電電流

    TP4057：最大充電電流可達1000mA，通過一個外部電阻來設置充電電流大小。這使得它能夠滿足大多數中小容量鋰離子電池的快速充電需求，同時保持較低的功耗和發熱量。
    TP4056：同樣通過外部電阻設置充電電流，但其最大充電電流可達1200mA。這為需要更快充電速度的應用場景提供了支持，但也可能在高充電電流下產生更多的熱量，需要更嚴格的散熱設計。

恒壓充電電壓

    TP4057：恒壓充電電壓精度為±1%，能夠?qū)㈦姵仉妷悍€(wěn)定地維持在預設的水平，有助于延長電池的使用壽命，提高電池的充放電循環次數。
    TP4056：恒壓充電電壓精度同樣為±1%，在電池電壓控制方面與TP4057相當，都能為電池提供精準的電壓管理。

充電狀態指示

    TP4057：提供了一個充電狀態指示引腳，通過該引腳可以方便地監測充電過程，實現充電完成指示、充電中指示等功能。這對于需要用戶交互的應用場景非常有用，如便攜式設備的充電指示燈控制。
    TP4056：也具備充電狀態指示功能，但其指示方式可能與TP4057有所不同。具體實現細節需要參考各自的 datasheet 進行設計。

保護功能對比

過溫保護

    TP4057：內置過溫保護功能，當芯片溫度超過預設的閾值時，會自動停止充電過程，防止芯片和電池因過熱而損壞。這一功能在高充電電流或環境溫度較高時尤為重要，能夠有效提高系統的安全性。
    TP4056：同樣具備過溫保護功能，其工作原理與TP4057類似，能夠在溫度異常時及時切斷充電電路，保護電池和芯片不受損害。

電池過壓保護

    TP4057：對電池過壓保護非常重視，當檢測到電池電壓超過安全范圍時，會迅速停止充電，避免電池因過壓而發生危險。這對于保障電池的安全使用至關重要。
    TP4056：在電池過壓保護方面也毫不遜色，能夠準確地監測電池電壓，一旦發現過壓情況，立即采取措施停止充電，確保電池的安全。

輸入欠壓保護

    TP4057：具有輸入欠壓保護功能，當輸入電壓低于一定值時，會自動停止充電，防止因輸入電壓不穩定而影響充電效果或損壞電池。
    TP4056：輸入欠壓保護功能也是其標準配置之一，能夠在輸入電壓不足時保護電路，避免不穩定的電源對充電過程產生干擾。

封裝形式

    TP4057：通常采用SOP8封裝，這種封裝形式具有較好的散熱性能和較高的引腳密度，適合在空間有限的電路板上使用。
    TP4056：封裝形式多樣，除了常見的SOP8封裝外，還有其他封裝選項可供選擇。這為不同的設計需求提供了更多的靈活性，設計師可以根據具體的PCB布局和空間要求選擇最合適的封裝形式。

應用場景

TP4057

    中小容量鋰離子電池充電：適用于手機、平板電腦、藍牙耳機、智能手環等便攜式電子設備的充電管理。這些設備通常配備容量在幾百毫安時到一千多毫安時的鋰離子電池，TP4057能夠滿足其快速充電和精準電壓管理的需求。

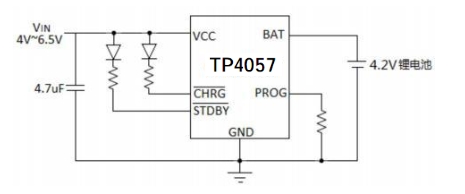

    便攜式電源設備：如移動電源、充電寶等，需要在有限的空間內實現高效的充電功能，同時對芯片的散熱性能和穩定性有較高要求。TP4057的寬輸入電壓范圍和良好的散熱特性使其成為理想的選擇。TP4057典型應用圖如下所示~

TP4056

    高充電電流需求設備：對于一些需要快速充電的大容量鋰離子電池設備，如某些高端平板電腦、專業攝影設備的備用電池等，TP4056的1200mA最大充電電流能夠顯著縮短充電時間，提高設備的使用便利性。
    對充電狀態指示要求較高的應用：在一些需要精確顯示充電進度的設備中，如智能穿戴設備、便攜式醫療設備等，TP4056的充電狀態指示功能可以方便地與設備的顯示模塊集成，為用戶提供直觀的充電信息。

總結

TP4057和TP4056都是性能優秀的鋰電充電管理芯片，它們?cè)谳斎腚妷悍秶⒊潆婋娏?、恒壓充電電壓精度、保護功能等方面各有特點。TP4057以其寬輸入電壓范圍和良好的散熱性能，適用于中小容量鋰離子電池的充電管理，特別適合對空間和散熱有嚴格要求的便攜式設備。而TP4056則憑借其較高的最大充電電流，能夠滿足高充電電流需求設備的快速充電要求，在需要快速充電和精確充電狀態指示的應用場景中表現出色。
